Membránové vodné čerpadlo je typ objemového čerpadla, ktoré využíva pružnú membránu na pohyb vody. Tieto čerpadlá sú známe svojou jednoduchosťou, spoľahlivosťou a schopnosťou manipulovať s rôznymi kvapalinami, vďaka čomu sú obľúbenou voľbou v mnohých priemyselných, poľnohospodárskych a domácich aplikáciách. Ako dodávateľ vodných čerpadiel sa ma často pýtajú, ako tieto čerpadlá fungujú. V tomto blogovom príspevku podrobne vysvetlím princíp fungovania membránového vodného čerpadla.
Základné komponenty membránového vodného čerpadla
Pred ponorením sa do prevádzky je nevyhnutné porozumieť hlavným komponentom membránového vodného čerpadla. Tieto zvyčajne zahŕňajú:
- Membrána: Toto je srdce pumpy. Membrána vyrobená z pružného materiálu, ako je guma alebo termoplast, oddeľuje čerpaciu komoru od hnacieho mechanizmu.
- Čerpacia komora: Priestor, kde sa voda nasáva a vytláča. Na jednej strane je utesnený membránou.
- Vstupné a výstupné ventily: Tieto jednocestné ventily riadia prietok vody do a z čerpacej komory. Vstupný ventil umožňuje vstup vody do komory, zatiaľ čo výstupný ventil umožňuje výstup vody.
- Pohonný mechanizmus: Môže to byť elektromotor, benzínový motor alebo ručná páka. Hnací mechanizmus je zodpovedný za pohyb membrány tam a späť.
Prevádzkový cyklus
Prevádzku membránového vodného čerpadla možno rozdeliť do dvoch hlavných fáz: sacia fáza a výtlačná fáza.
Fáza nasávania
Fáza nasávania začína, keď pohonný mechanizmus posúva membránu preč od čerpacej komory. Keď sa membrána pohybuje, vytvára vo vnútri komory vákuum. Toto zníženie tlaku spôsobí otvorenie vstupného ventilu a zatvorenie výstupného ventilu. Tlakový rozdiel medzi vonkajším prostredím a čerpacou komorou núti vodu prúdiť do komory cez vstupný ventil.
Počas tejto fázy funguje membrána ako piest a rozširuje objem čerpacej komory. Flexibilita membrány umožňuje jej deformáciu bez straty integrity, čo zaisťuje spoľahlivý sací proces. Množstvo vody nasávanej do komory počas fázy nasávania závisí od veľkosti komory a posunutia membrány.
Fáza vybíjania
Akonáhle membrána dosiahne svoj maximálny posun od čerpacej komory, pohonný mechanizmus obráti svoj pohyb a posunie membránu smerom ku komore. Toto stlačenie membrány zvyšuje tlak vo vnútri čerpacej komory. Keď tlak stúpa, vstupný ventil sa zatvorí, čím sa zabráni spätnému toku vody cez vstup. Súčasne zvýšený tlak núti výstupný ventil otvoriť a voda je vytláčaná z komory cez výstup.
Výtlačná fáza pokračuje, kým membrána nedosiahne svoj maximálny posun smerom ku komore. Tlak generovaný počas tejto fázy určuje prietok a výšku (tlak), pri ktorej je voda dodávaná. Účinnosť výtlačnej fázy závisí od tesnosti ventilov a schopnosti membrány vytvoriť dostatočný tlak.
Nepretržitá prevádzka
Fázy nasávania a vypúšťania sa nepretržite opakujú, pokiaľ je pohonný mechanizmus v prevádzke. Tento cyklický proces vytvára nepretržitý prietok vody cez čerpadlo. Frekvencia cyklov závisí od rýchlosti hnacieho mechanizmu. Napríklad elektricky poháňané membránové čerpadlo môže mať vyššiu frekvenciu cyklu ako manuálne ovládané čerpadlo.
Konštrukcia membránového vodného čerpadla umožňuje zvládnuť široký rozsah prietokov a tlakov. Úpravou veľkosti membrány, čerpacej komory a hnacieho mechanizmu možno dosiahnuť rôzne výkonové charakteristiky. Táto flexibilita robí membránové vodné čerpadlá vhodnými pre rôzne aplikácie, od malých domácich zásob vody až po priemyselné procesy vo veľkom meradle.
Výhody membránových vodných čerpadiel
Jednou z hlavných výhod membránových vodných čerpadiel je ich schopnosť manipulovať s kvapalinami s nerozpustenými látkami. Flexibilná membrána dokáže tolerovať malé častice bez poškodenia, vďaka čomu sú tieto čerpadlá ideálne pre aplikácie, kde voda môže obsahovať nečistoty alebo usadeniny.
Ďalšou výhodou je ich samonasávacia schopnosť. Membránové čerpadlá dokážu vo fáze nasávania vytvárať vákuum, čo im umožňuje čerpať vodu z nižšej úrovne bez potreby externého nasávania. Táto funkcia je užitočná najmä v situáciách, keď je čerpadlo umiestnené nad zdrojom vody.
Membránové vodné čerpadlá sú tiež pomerne nenáročné na údržbu. Jednoduchý dizajn s malým počtom pohyblivých častí znamená, že existuje menej komponentov, ktoré sa môžu opotrebovať alebo zlomiť. Výmena membrány a ventilov je zvyčajne jednoduchá, čo znižuje prestoje a náklady na údržbu.
Aplikácie
Membránové vodné čerpadlá sa používajú v širokej škále aplikácií. V agrosektore sa využívajú na zavlažovanie, kde dokážu čerpať vodu zo studní, riek, či zásobných nádrží na polia. Používajú sa aj v systémoch na napájanie hospodárskych zvierat, čím poskytujú zvieratám spoľahlivý zdroj vody.
V priemyselnom sektore sa membránové vodné čerpadlá používajú na dávkovanie chemikálií, kde môžu presne dávkovať a pumpovať chemikálie do procesu. Používajú sa aj v čistiarňach odpadových vôd na prenos kalov a iných tekutín.
V domácom sektore možno membránové vodné čerpadlá použiť na zásobovanie vodou v malom rozsahu, napríklad vo vidieckych domoch alebo chatkách. Môžu byť tiež použité na zavlažovanie záhrady a iné domáce aplikácie.
Súvisiace produkty
Ako dodávateľ vodných čerpadiel ponúkame rad vysoko kvalitných membránových vodných čerpadiel a súvisiacich produktov. Napríklad mámeOriginálne diely vodného čerpadla v továrenskej kvalite OEM diely kompatibilné s Daewoo Opel Chevrolet: AW5057 96351969 1334010 1334025 1334065 1334098 90234198 90392901 47472 90325660 90349239 9192793 R1160012 — Vhodné pre modely Matiz/Corsa/Spark | Precision Fit | Rýchle dodanie. Tieto diely sú navrhnuté tak, aby poskytovali presné prispôsobenie a spoľahlivý výkon a zabezpečili hladký chod vašej vodnej pumpy.

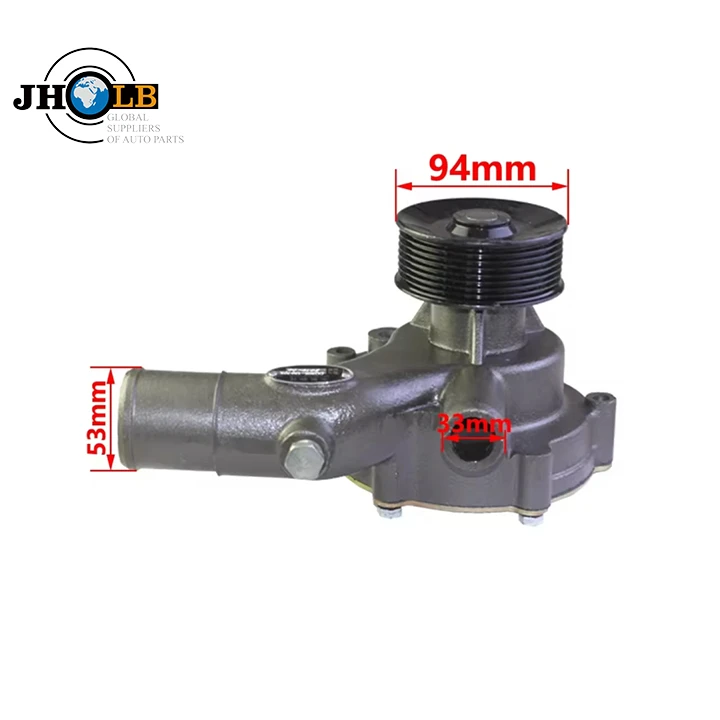

Ponúkame tiežOriginálne vodné čerpadlo OEM EQ465iL1307010 | Kompatibilné s Chevrolet N200/DFSK/FAW/Changan | Prémiová náhrada za dieselové motory. Toto vodné čerpadlo je prémiovou náhradnou možnosťou pre dieselové motory, ktoré poskytuje efektívne chladenie a mazanie.
Kontaktujte nás a obstarajte
Ak hľadáte membránové vodné čerpadlo alebo akýkoľvek iný z našich produktov pre vodné čerpadlo, pozývame vás, aby ste nás kontaktovali kvôli obstaraniu. Náš tím odborníkov vám môže pomôcť vybrať správne čerpadlo pre vaše špecifické potreby a poskytnúť vám podrobné informácie o našich produktoch a službách. Či už ste malým používateľom alebo veľkým priemyselným zákazníkom, sme odhodlaní poskytovať vám vysoko kvalitné produkty a vynikajúcu zákaznícku podporu.
Referencie
- "Pump Handbook" od Igora J. Karassika, Josepha P. Messinu, Paula Coopera a Charlesa C. Healda.
- "Odstredivé a objemové čerpadlá: teória, dizajn a aplikácia" od Heinza P. Blocha a Allana R. Budrisa.
